Проект портового элеваторного комплекса

Представляю проект элеваторного комплекса выполненного в Revit
Размещение комплекса:  порт Одесса
Осадка у причала 11,5 м
Единовременное хранение: 126000 т

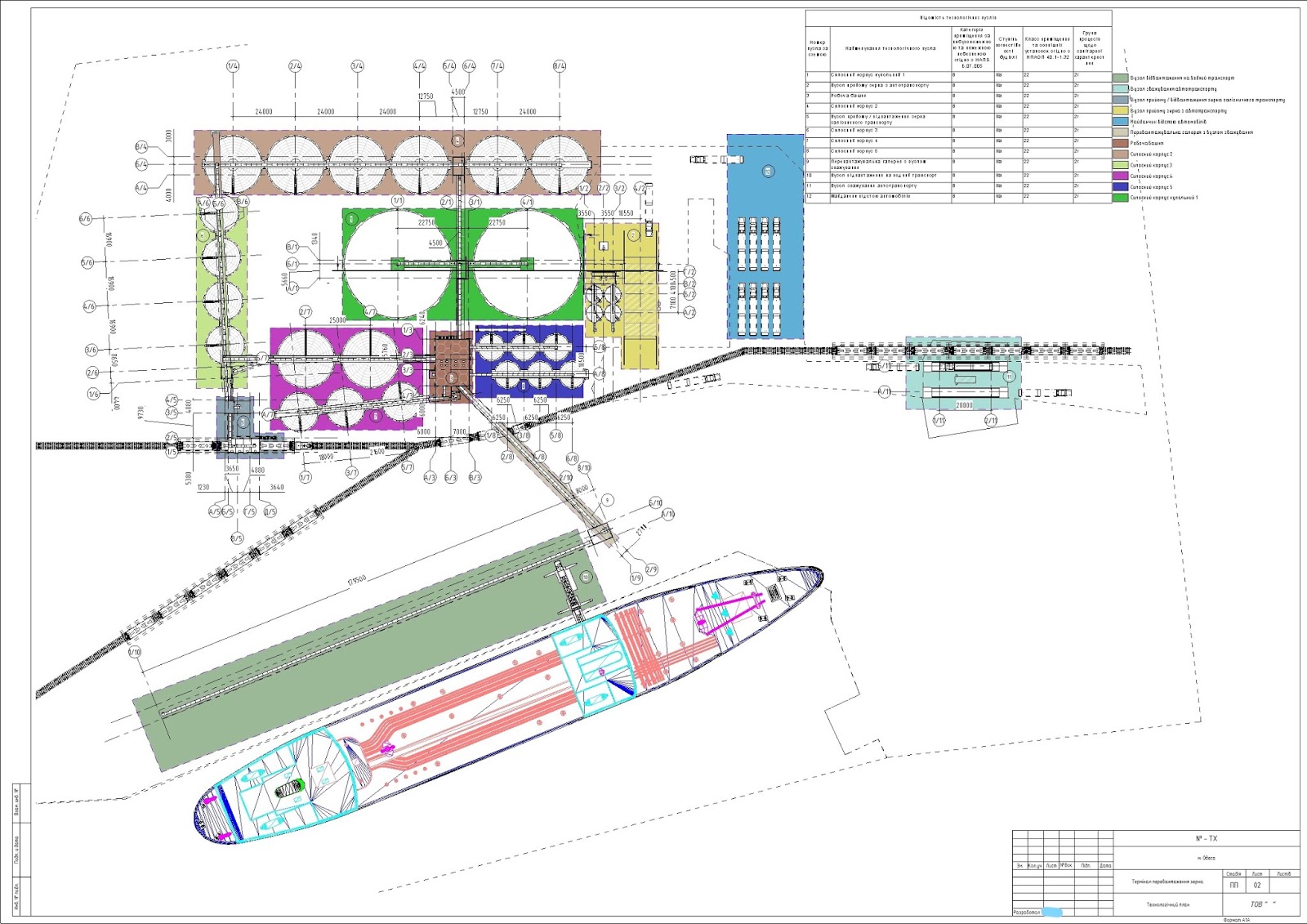

На технологическом плане выполнено размещение технологических узлов

Прием зерна предусматривается с автотранспорта и жд транспорта
Отгрузка выполняется на водный транспорт.
Погрузка/выгрузка судов грузоподъемностью до 65 тыс. тонн


Комментарии

Отправить комментарий

Популярные сообщения из этого блога

Как изменить шрифт осей в revit

Как изменить шрифт осей в revit. При оформлении в revit необходимо поменять в осях шрифт, курсив и.тд. Для этого необходимо зайти в свойство типа оси Найти значение в строке обозначение в данном случае это «ADSK_Марка_Оси_ГОСТ21-1101-2013» Далее в диспечере проекта выбираем «Аннотационные обозначения» Находим «ADSK_Марка_Оси_ГОСТ21-1101-2013» нажимаем правую кнопку мышки и выбираем «правка» Далее попадаем в семейство и выбираем «изменить тип» В типе можно внести необходимые изменения: Далее сохраняем и загружаем в проект.
Далее...

Как создать топосьемку в revit из геодезии в автокаде

Ревит позволяет строить топоповерхноть в автоматическом режиме. Имея подоснову от геодезистов с 3д отметками построить топ поверхность в ревите займет несколько минут. Для начала открываем файл в автокаде  Если посмотреть спереди/сбоку на файл (не сверху) то здесь должны быть отметки с координатами по оси z Теперь избавляемся от всех блоков (для корректного импорта в ревит) Быстрый выбор-блоки-вебрать все-взорвать теперь находим в каком слое находятся нашим отметки например слой "координаты" Открываем ревит Создаем новый проект Входим в вкладку вставить - импорт сапр Выбираем нужный файл Проверяем чтоб настройки вставки совпадали с требуемыми (нужный уровень, мм или м  и т.д.) Далее открываем вкладку «формы и генплан» выбираем топоповерность - создать по импортированым данным - выбрать импортированый экземпляр Далее нажимаем на нашу импортированую топосьемку после чего появляется окошечко со всеми слоями в автокадовском файле ...
Далее...

Семейство: конвейер ленточный

Семейство: конвейер ленточн ый. Часто используемое оборудование при выполнении проекта раздела ТХ для транспортировки продукта конвейер ленточн ый. При создании семейства учитывалась необходимость максимального автоматического размещения требуемых параметров в спецификации для ускорения работы и избегания ошибок. Параметры, размещенные в спецификации автоматически: Наименование Позиция Мощность Угол наклона Длина Производительность Ориентация привода Наличие/длина аспирационного укрытия Наличие/длина укрытия от осадков
