В процессе проектирования намного удобней, когда вся информация находится в одном файле. В случае с ревит здесь понятно, что модель проекта находится в файле, вопрос как можно сделать чтоб в этом же файле была схема технологического процесса (ТХ схема), в данном случае рассмотрим схему элеватора.

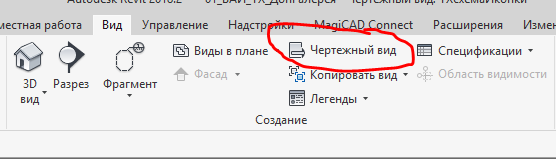

Обычно ТХ схема создается в отдельном программном комплексе, например, таком как Auto Cad. Но это достаточно неудобно лучше, чтоб и модель и ТХ схема были в одном файле, в этом случае подойдет инструмент ревита «чертежный вид» во вкладке ВИД

Данный инструмент позволяет создать плоский чертеж на подобии Auto Cad только внутри ревит. Из очевидных минусов это то что нет связи с самой моделью, это как-то не по БИМовски, но тем не менее все равно удобней чем разные файлы в разных программах…

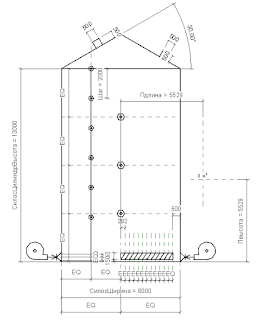

Для создания схемы необходимо воспользоваться семейством «элементы узлов», сделать иконки с нужной графикой и параметрами.

Это иконки на подобие параметрических блоков в Автокаде позволит быстро составлять схему и изменять габаритные размеры иконок благодаря ручкам, которые появляются после параметризации иконок.

Основное удобство данного метода состоит в том, что автоматически составляется спецификация элементов.

За счет этого можно не тратить время на создание спецификации.

Для сортировки спецификации можно использовать метод предложенный на форуме:

https://forums.autodesk.com/t5/revit-russkiy/spetsifikatsiya-verhnee-i-nizhnee-znachenie-pozitsii-tekst-v-odnu/m-p/8642071#M24599
