1.     Что такое BIM технология в строительстве и в проектировании BIM – это, прежде всего, методология, описывающая совместный способ работы по созданию и использованию информационной модели как цифрового двойника (цифровое представление физических и функциональных характеристик) реального физического объекта на всех стадиях его жизненного цикла.   По своей сути BIM использует трехмерные модели и среду общих данных для эффективного доступа и обмена информацией между всеми участниками инвестиционно-строительного проекта, снижает риск ошибок и максимизирует способность команды к инновациям.   2.     В чем отличие BIM от CAD Процесс проектирования в BIM представляет систему, где, к примеру, технолог собрал модель из «элементов» и предоставил в сети свои разработки следующему участнику. Проектировщик (конструктор, электрик, монтаж оборудования) видит разработки на своем рабочем месте незамедлительно после сохранения технологом своей разраб...

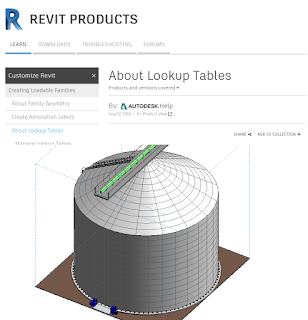

При проектировании элеваторов часто нужно использовать силоса с разными параметрами высоты диаметра объёма и т.д. Для создания семейства силоса я использовал таблицы поиска (Revit lookup tables), которые позволяют работать с большим объёмом данных, и быстро получать нужные параметры семейств. Для этого я создал семейство силоса с параметрами, которые нужно изменять.   Далее я выбрал из каталога производителя силосов нужные размеры   И перевел их в формат понятный для Revit Для этого данные заносятся в текстовый файл Далее семейство и текстовый файл размещаются в отдельной папке, и когда семейство загружается в проект то появляется каталог данных который позволяет выбрать семейство с уже нужным набором параметров уже внесеных в семейство, что значильно облегчает и ускоряет работу выбираем нужный силос можно по марке силоса или диаметру, высоте и т.д. и мы сразу получаем оборудование с нужными параметрами.

У меня возникла проблема что в спецификации округляется высота нории Хотя в параметрах нории эта высота записана по-другому При этом форматирование полей не активно Для решения вопроса я добавил отдельно столбец с нужным параметром Поле этого кнопка форматирования становится доступной для редактирования И уже здесь можно выставить нужное округление

Представляю проект элеваторного комплекса выполненного в Revit Размещение комплекса:  порт Одесса Осадка у причала 11,5 м Единовременное хранение: 126000 т На технологическом плане выполнено размещение технологических узлов Прием зерна предусматривается с автотранспорта и жд транспорта Отгрузка выполняется на водный транспорт. Погрузка/выгрузка судов грузоподъемностью до 65 тыс. тонн

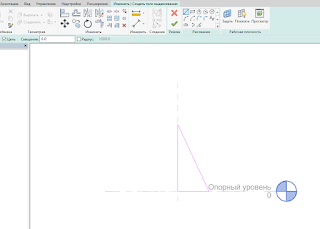

Привязка при выдавливании в семействе Мне необходимо создать простое семейство на базе выдавленного объекта из треугольника Создаю семейство «Метрическая система, типовая модель» Выбираю выдавить, рисую треугольник на виде сбоку Жму галочку и выхожу Создаю опорные плоскости и задаю параметры (высота длина и т.д.). Привязываю точки треугольника к опорным плоскостям. После того как изменяется параметр то выскакивает шибка от Ревита ….. Что значит что эту привязку необходимо делать с использованием угла и через тригонометрию необходимо вычислять длины и высоты…… Но это сильно сложно поэтому попробуем другой способ. Выделяем треугольник заходим в редактор элемента выдавливания И далее привязываем точки (через ТАБ) треугольника к опорным плоскостям и теперь можно изменять параметры без ошибки ревит!
